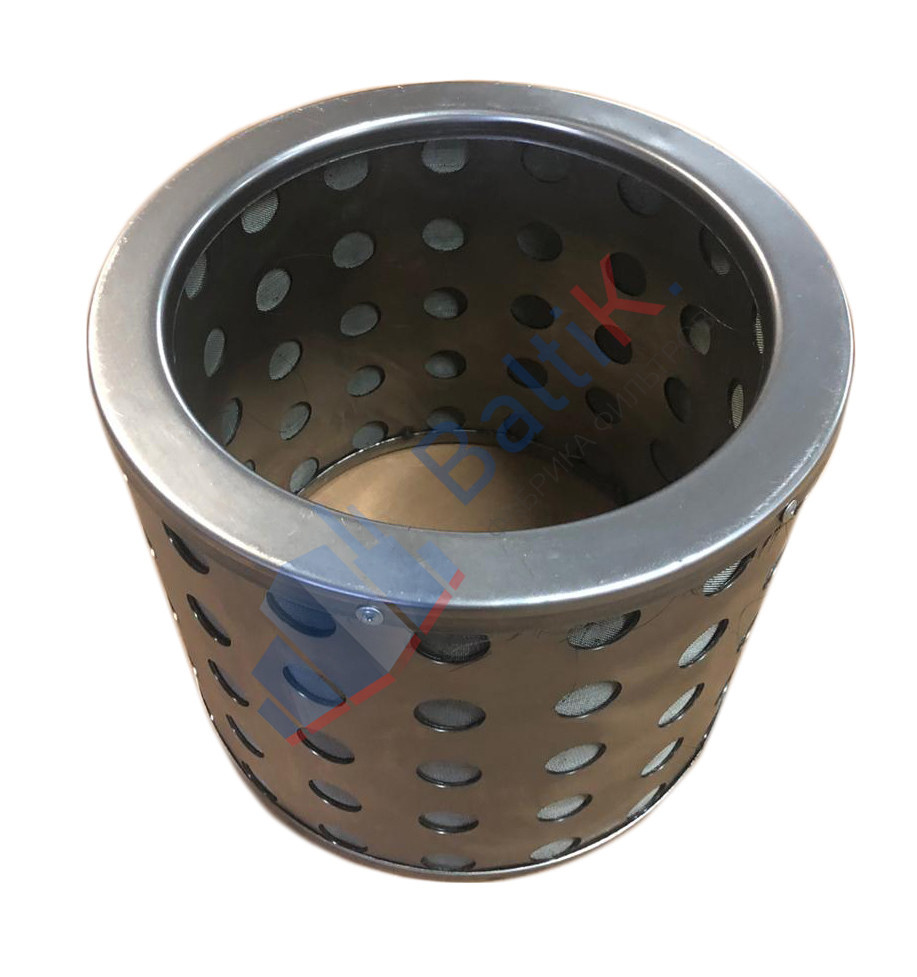

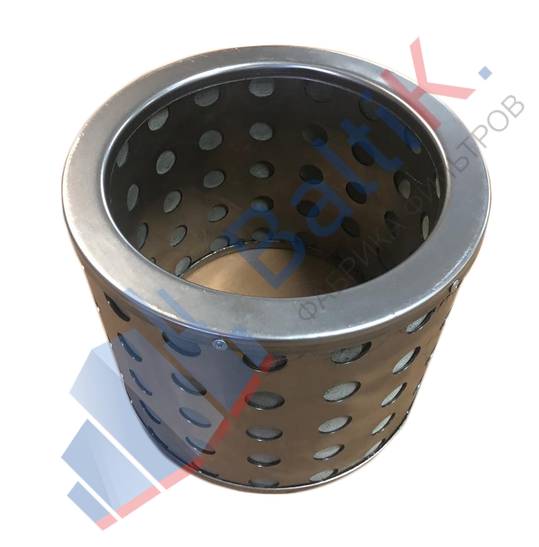

Фильтрующая кассета для фильтра ФГ-68-250-1,2

Газовые фильтры служат для очистки газа от механических примесей.

Состоят из чугунного литого корпуса, внутрь которого вставлена фильтрующая кассета.

ГАЗОВЫЕ ФИЛЬТРЫ, ПРИНЦИПИАЛЬНАЯ СХЕМА

1. Стальной корпус (внутри имеются ребра жесткости)
2. Толстая металлическая решетка, приваренная к корпусу кассеты со стороны выхода газа.
3. Металлическая сетка, которой кассета затянута с обеих стоорон
4. Фильтрующая набивка
5. Проушины для выемки кассеты из корпуса фильтра

Фильтрующий картридж выполнен в виде разборной конструкции – съемный верхний фланец для удобства замены фильтровального материала. Применяется фильтрующий картриджи для фильтров типа ФГ, ФВ. Фильтровальный материала надежно защищают газовое оборудование, системы газоснабжения от содержащихся в природном газе смолистых веществ, пыли, песка, металлической окалины и других твердых частиц. Высокая частота фильтрации.

КАССЕТА ДЛЯ ФГ-68-250-1,2

• Максимальная пропускная способность 6800 м3/ч
• Рабочее давление 1,2 МПа

В шкафных ГРП распространены сетчатые фильтры фильтрующим элементом которых является патрон, обтянутый мелкозернистой металлической сеткой. Загрязненность фильтра определяют по перепаду давления на нем. Допустимый перепад давления устанавливается в паспорте заводом – изготовителем. Перепад давления измеряется индикатором перепада давления ИПД-5,10. Одним или двумя дифманометрами. Волосяной фильтр ФВ – допустимый перепад 1000 мм.вод.ст, ФС- Сетчатый –500 мм.вод.столба.

Наиболее часто используются чугунные газовые фильтры. Состоят они из непосредственно фильтрующего элемента, представляющего собой обойму с металлической сеткой и корпуса. Принцип очистки газа в таком фильтре заключается в прохождении газа через кассету, состоящую из проволочных сеток внутри которой находится специализтрованный фильтрующий материал. Сам фильтрующий материал пропитывается висциновым маслом, а на выходе из кассеты устанавливают перфорированный лист, который защищает стенку по направлению хода газа от разрыва.
